"Стальной цилиндр после обработки порошком К 00 04 16 напылил порошком С 01 01, после шлифовки произошло отслоение напыления , что делать."

Думаю, что надо переделывать. Удалите остатки дефектного покрытия абразивом К-00-04-16 и снова нанесите покрытие порошком С-01-01. Для повышения адгезии первый тонкий слой можно нанести в режиме "1" или "2". Затем использовать режим "3", а при большой толщине (3 - 5 мм) перейти в режим "4".
Реально достаточно после подготовки абразивом наносить покрытие в режиме "3", затем "4". Главное правильно провести механическую обработку.
Материал покрытия имеет малую величину относительного удлинения (менее 1 %), то есть довольно хрупкий. Поэтому подберите режим обработки без сильных ударов, подрывов и с малым съемом.

Вот пример напыления и обработки плунжера.

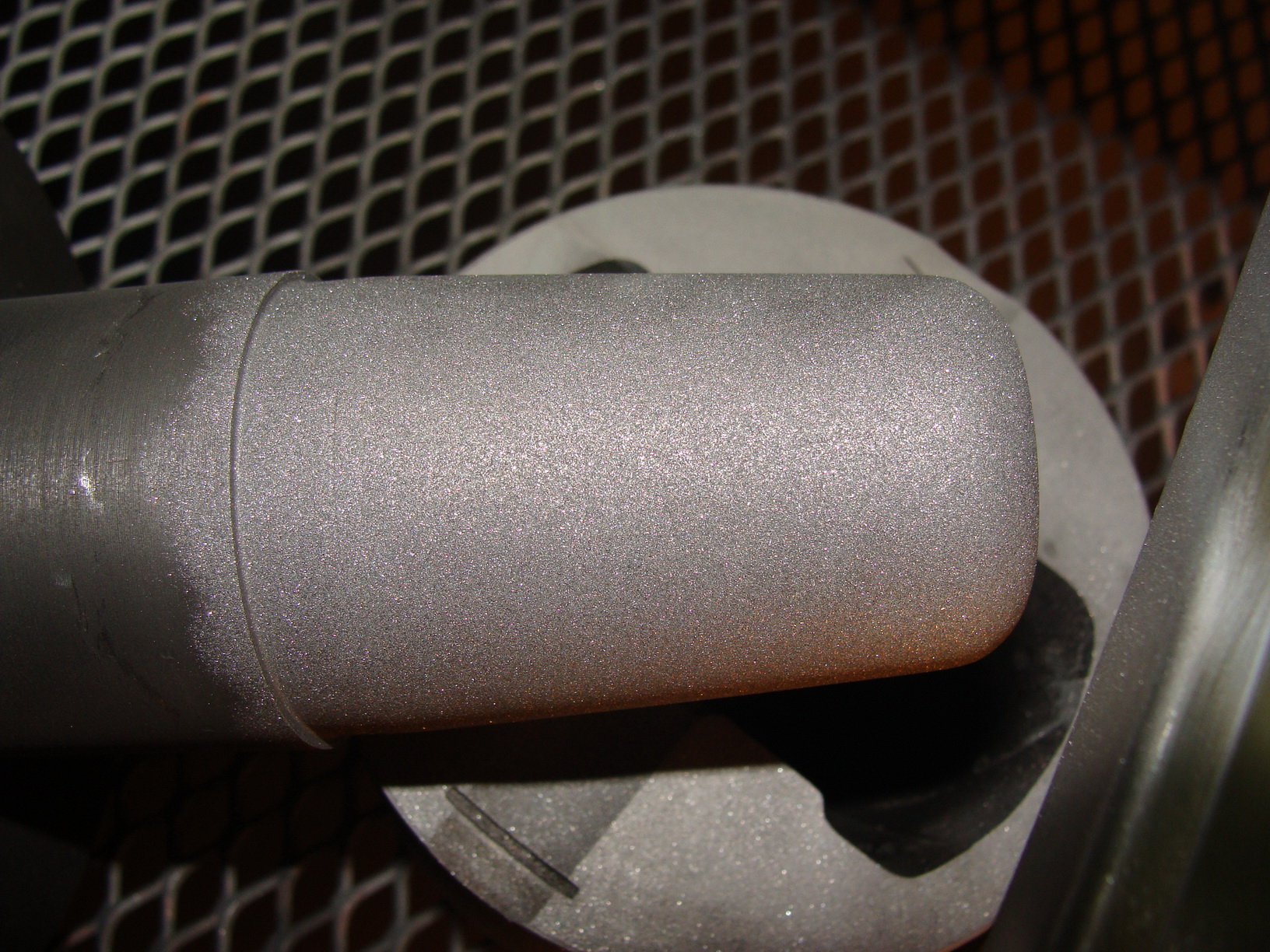

Сначала обработка абразивом К-00-04-16.

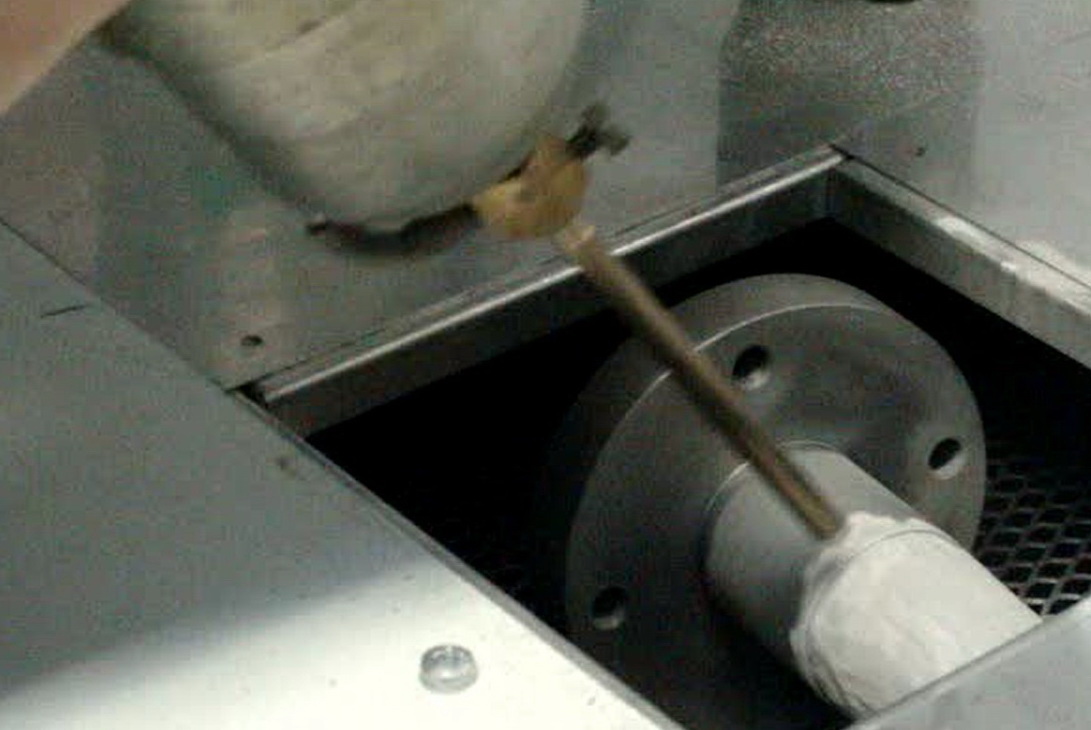

Затем напыление составом N7-00-14.

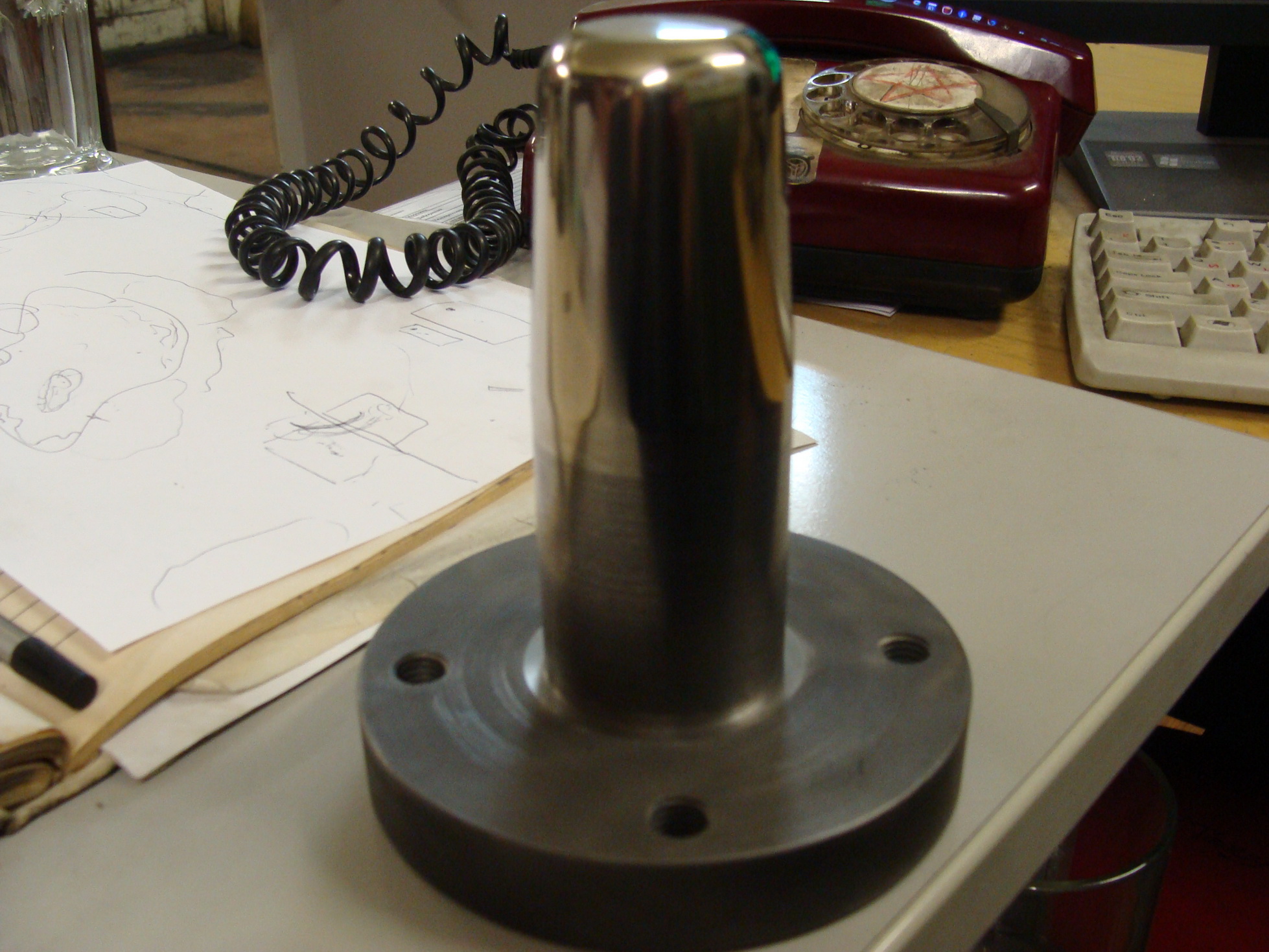

Затем обработка. Вот результат

и отрывок из письма из Гусь-Хрустального
"фото плунжера после финишной обработки, как Вы говорите после "гриндинга" то бишь полировки. В процессе токарной обработки никаких отслоений не было. Обработка происходила на универсальном станке 16к20 режимы - n 1200 об/мин сьем постепенно увеличивали с 0,05 до 0,4 и никаких проблем по отслоению или выкрашиванию, полировке поддается хорошо".

Добрый день , подскажите сколько стоит сейчас порошок С01-01 , К00-04-16 , А80-13 и сопло для ДИМЕТ 412
